冷媒压力传感器（506系列）

冷媒压力传感器（506系列）

描述
　　506系列相对压力-1…7-60bar，制冷系统压力传感器
　　506系列压力传感器由于具有*的压力连接方式，适用于工业制冷领域的各种应用。
　　
　　指标概况：
　　介质：液体和气体
　　输出：比例式10-90%，电源：5VDC（4.75-5.25）
　　输出：0-5VDC，电源：9-33VDC
　　输出：1-6VDC， 电源：10.4-33VDC
　　输出：0-10VDC，电源：16.2-33VDC
　　输出：4-20mA， 电源：8-33VDC
　　精度：<满量程的0.5%
　　电气连接：1.5m电缆，DIN EN 175301-803-A型或C型接头
　　压力连接：外螺纹：7/16-20 UNF，1/4-18 NPT
　　内螺纹：7/16-20 UNF

型号：	506系列
用途：	工业用
材料：	陶瓷

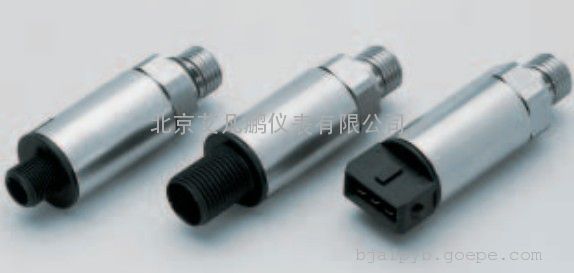

Huba 506 制冷专用型压力变送器
技术概观
·506系列的压力变送器采用*新的陶瓷杠杆技术。
·可校准和放大传感信号，并以标准电流输出。
·特殊的发展型用于工业制冷技术。
压力范围　相对压力/表压
　　　　　（相对与环境压力测得的压力差）
　　　　　*低压力为7bar满量
破裂压力　3×测量量程（满量程）
　　　　　（40～60bar时*大为90bar）
精度　线性、迟滞、重复性总和
　　　<±0.5% fs (10～60bar)
　　　<±1.0% fs (7～10bar)
　　　零点和满量程的精度调节
　　　(重复性、稳定性)
　　　0-5V ±50mV
　　　1-6V ±50mV
　　　0-10V ±100mV
　　　4-20mA ±0.16mA
　　　10-90% ±1%
外壳材质 覆盖pa6
连接介质材料　陶瓷/不锈钢1.4305（AISI 303）
　　　　　　　密封材质：CR
温度影响　介质和环境温度：-40℃到80℃
　　　　　TC零点
　　　　　10-60bar<±0.04% f.s/℃
　　　　　7-10bar<±0.06% f.s/℃
　　　　　TC灵敏性
　　　　　通常为<±0.015% f.s/℃
　　　　　7-10bar<±0.02% f.s/℃
负载周期　<50Hz
动态响应　适合静态或动态测量
　　　　　响应时间<5ms
压力连接　内螺纹7/16－20UNF
　　　　　外螺纹7/16－20UNF
　　　　　外螺纹1/4－18NPT
重量　内螺纹50克
　　　外螺纹70克
安装规范　自由无限制
信号 电源　·0－5V 11－33VDC三芯电缆
　　　　　　·1－6V 11－33VDC三芯电缆
　　　　　　·0－10V 18－33VDC三芯电缆
　　　　　　·4－20mA 11－33VDC两芯电缆
　　　　　　·10－90% 4.5－6VDC三芯电缆
　　　　　　·短回路保护和极性逆转防护。
过载　0-5V >10kohm/<100nF
　　　1-6V >10kohm/<100nF
　　　0-10V >10kohm/<100nF
　　　4-20mA≤（电源伏特-11V／0.02A）[Ohm]
　　　10-90% >10kohm/<100nF
电流流量　在*大信号输出的情况下
　　　　　0-5 V <2mA
　　　　　1-6 V <2mA
　　　　　0-10V <3mA
　　　　　4-20mA <20mA
　　　　　10-90% <2mA
电气接线/保护等级　电缆1.5米,IP65
　　　　　　　　　　DIN 43650-A连接器IP65工业标的连接, IP65
